Hansa‑flex Kugelhähne für maximale Dichtheit und Zuverlässigkeit
Kugelhähne von HANSA‑FLEX übernehmen Absperr- und Umleitungsfunktionen im hydraulischen Leitungssystem bei einem Druckbereich von bis zu 500 bar, ohne Umbau oder Demontage von Komponenten. Mit einer frei zwischen den Dichtungen schwimmenden Kugel sind sie wartungsarm und weisen dank der großen Durchgangsbohrung nur geringe Druckverlust auf. Hinsichtlich Festigkeit und Dichtigkeit erfüllen die Kugelhähne alle Normen und Sicherheitsbestimmungen.
Unser Produktportfolio im Bereich Kugelschieber
Zum zuverlässigen Absperren und Umlenken des Volumenstroms

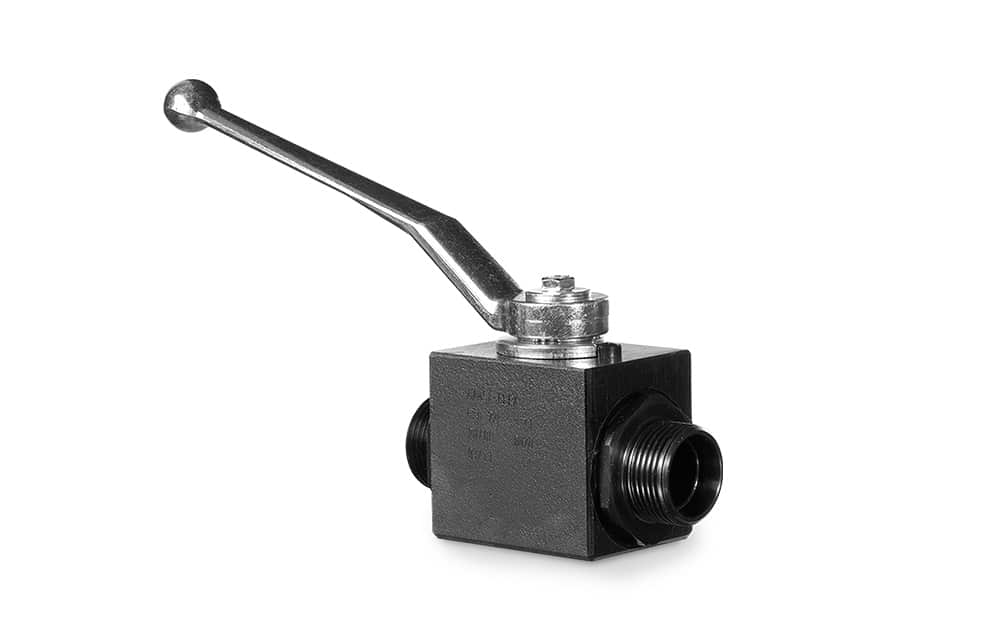

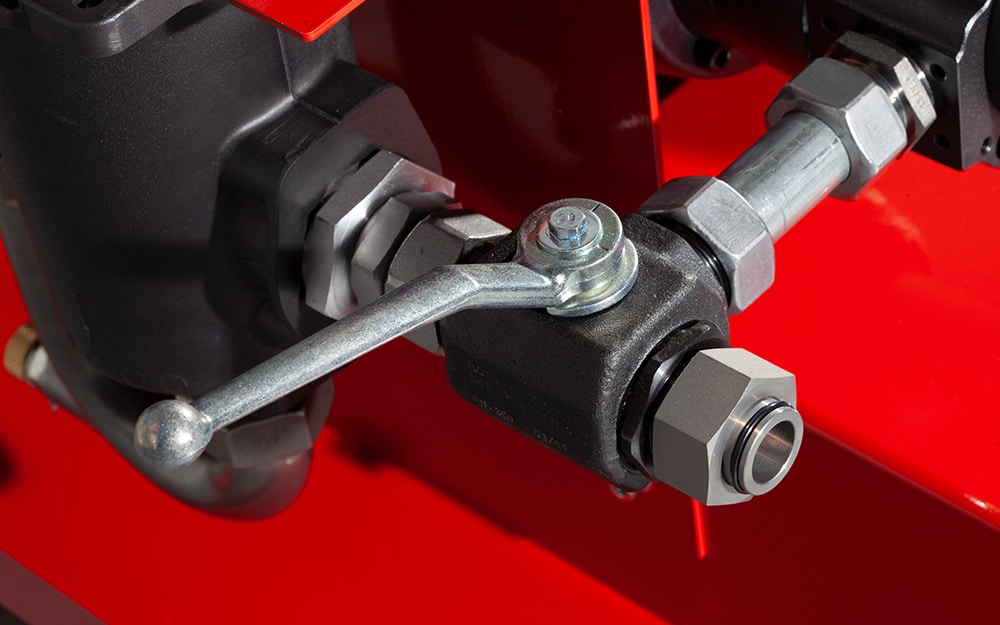

Durchgangskugelhahn
Um Medien unter Druck zuverlässig abzusperren, kommen Durchgangskugelhähne zum Einsatz. Durch Drehung der Schaltwelle kann der Durchfluss bei 2/2-Wege-Hähnen manuell geschlossen sowie geöffnet werden. Zum einfachen und sicheren Unterbrechen des Volumenstroms im hydraulischen System.
- Zum Absperren des Volumenstroms

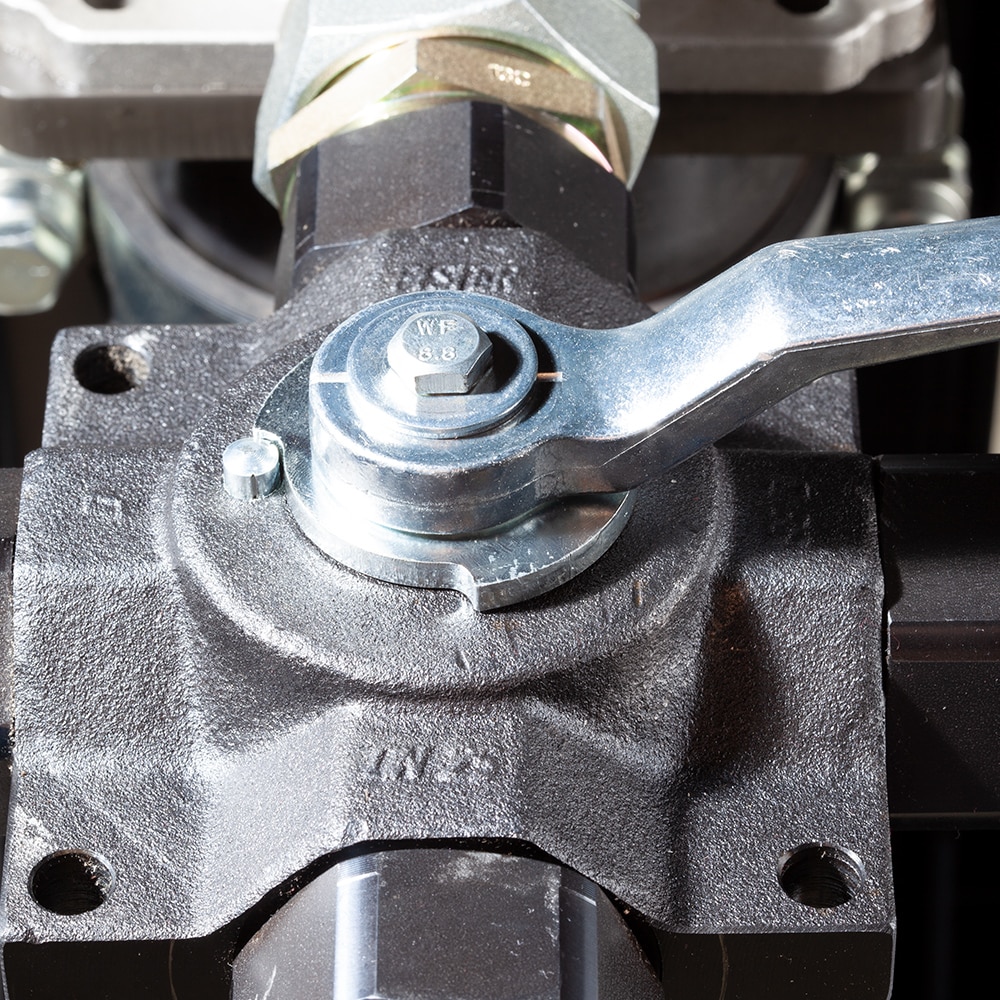

Mehrwegekugelhahn
Mehrwegekugelhähne weisen eine L-, T- oder X-Bohrung auf. Auf diese Weise kann durch Umschalten der Kugel, der Volumenstrom auf mehrere Abgänge verteilt oder unterschiedliche Teile eines Rohrleitungssystems gleichzeitig abgesperrt werden.
- 3- und 4-Wegeschaltung, L-, T- oder X-Funktion
- Zum Steuern und Lenken
- Verteilen des Volumenstroms auf mehrere Abgänge

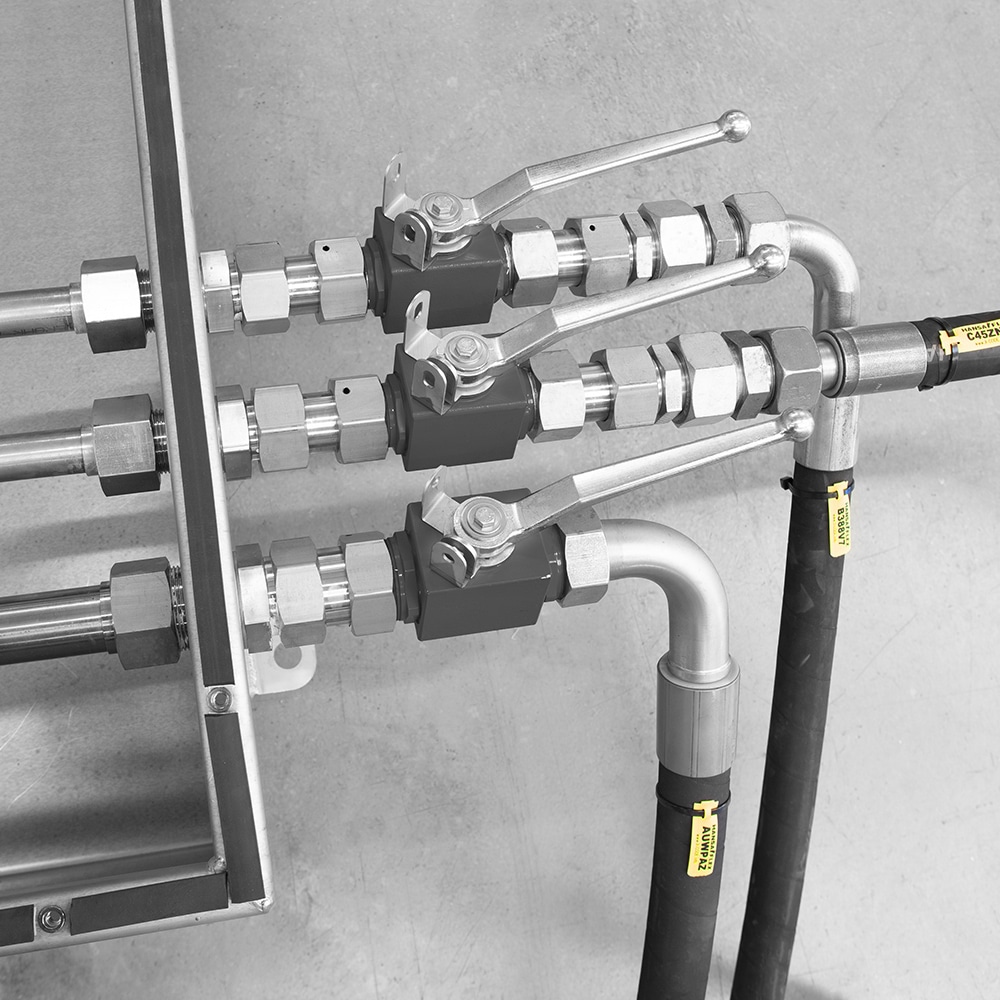

Absperren und umlenken von Medien unter Druck
Die Kugelhähne von HANSA‑FLEX erfüllen souverän ihre Aufgabe in hydraulischen Leitungssystemen.
Flexibel im Einsatz
Viele verschiedene Anschlussmöglichkeiten, auch als Endarmaturen einsetzbar.
Druckfest in der Anwendung
Sehr gute Dichtung im Langzeitbetrieb in unterschiedlichen Druckbereichen.
Benutzerfreundliche Bedienung
Einfache Schaltung ohne Werkzeuge, robuste Ausführung der Armaturen.
Zuverlässige Sicherheit
Geprüfte Sicherheit und Dichtigkeit, Lieferung mit Schutzkappen.
Volle Kontrolle über die Medien im Hydrauliksystem
Diese Vorteile bieten Ihnen unsere Kugelhähne in kompakter Bauweise
The HANSA‑FLEX Mission Statement group
The HANSA‑FLEX Mission Statement group
The HANSA‑FLEX Mission Statement group
Kugelhähne für Niederdruck und Hochdruck
Unser Portfolio umfasst Kugelschieber in den Nennweiten DN 4 bis DN 40 in zahlreichen Werkstoffen wie Stahl oder Edelstahl, Formen und Varianten sowie auch als Ausführung gemäß DVGW für Niederdruck.
- Durchgangs- und Mehrwegekugelhähne mit L-, T- oder X-Bohrung
- Geeignet für Temperaturen von -20°C bis +60°C
- Zahlreiche Anschlüsse wie SAE-Gewinde und 24°-Rohrverschraubung
- In Blockform sowie Schmiedeform ohne reduzierten Durchgang
- Brüniert, Cr-VI-frei verzinkt oder galvanisch beschichtet
- Pneumatischer und elektromotorischer Antrieb auf Anfrage
FAQs Kugelhähne
Kugelhähne sind Absperrventile, die durch eine drehbare Kugel im Inneren des Ventils den Durchfluss eines Mediums steuern. Sie bestehen aus einem Gehäuse, einer Kugel mit einer Bohrung, einer Welle und Dichtungen. Durch Drehen der Kugel um 90 Grad wird der Durchfluss geöffnet oder geschlossen.
- Zwei-Wege-Kugelhähne: Regulieren den Durchfluss in einer Leitung.
- Drei-Wege-Kugelhähne: Lenken den Durchfluss zwischen zwei Ausgängen.
- Vier-Wege-Kugelhähne: Eignen sich für komplexere Schaltungen in hydraulischen Systemen.
Hydraulische Kugelhähne werden in hydraulischen Systemen zur Absperrung, Steuerung und Umleitung von Hydraulikflüssigkeiten verwendet. Sie finden Anwendung in der Industrie, im Maschinenbau und in mobilen Hydraulikanlagen wie Baumaschinen und landwirtschaftlichen Geräten.
Kugelhähne bieten zahlreiche Vorteile:
- Schnelle Bedienung: Durch einfache 90-Grad-Drehung.
- Geringer Strömungswiderstand: Dank voller Bohrung.
- Lange Lebensdauer: Robuste Konstruktion und wenig Verschleiß.
- Zuverlässigkeit: Sichere Absperrung ohne Leckagen.
Berücksichtigen Sie bei der Auswahl:
- Druckbereich: Der Kugelhahn muss für den maximalen Systemdruck geeignet sein.
- Material: Wählen Sie je nach Medium korrosionsbeständige Materialien wie Edelstahl.
- Größe und Anschluss: Die Anschlussgrößen müssen zur Leitung passen.
- Funktionsweise: Wählen Sie den passenden Typ (z.B. zwei- oder drei-Wege) je nach Anforderung.
Installation:
- Überprüfen Sie die Kompatibilität: Stellen Sie sicher, dass der Kugelhahn zur Leitung passt.
- Verwenden Sie Dichtungen: Nutzen Sie passende Dichtmittel und ziehen Sie die Verbindungen gemäß den Anweisungen des Herstellers an.
Wartung:
- Regelmäßige Inspektion: Überprüfen Sie den Kugelhahn auf Verschleiß und Dichtheit.
- Reinigung: Entfernen Sie Ablagerungen und Schmutz.
- Austausch: Ersetzen Sie defekte oder verschlissene Kugelhähne rechtzeitig.
Typische Dichtungsmaterialien sind:
- PTFE (Teflon): Beständig gegen viele Chemikalien.
- EPDM: Gute Beständigkeit gegen Heißwasser und Dampf.
- Viton: Hervorragend für hohe Temperaturen und aggressive Medien.
Mehr hydraulikkomponenten von HANSA-FLEX

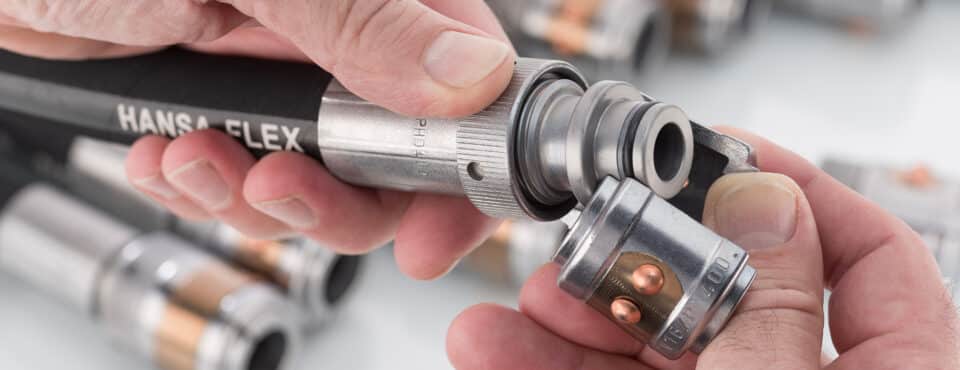

Kupplungen
Kupplungen sind in der Stationär- und Mobilhydraulik das Mittel der Wahl, wenn Anbaugeräte schnell gewechselt, Maschinen sicher verbunden oder hoch…
Mehr erfahren

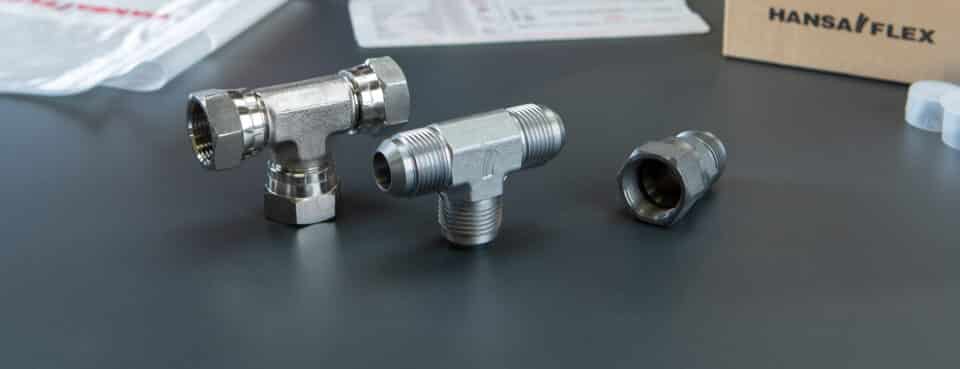

Adapter
