Der richtige anschluss mit hydraulikadaptern von HANSA-FLEX

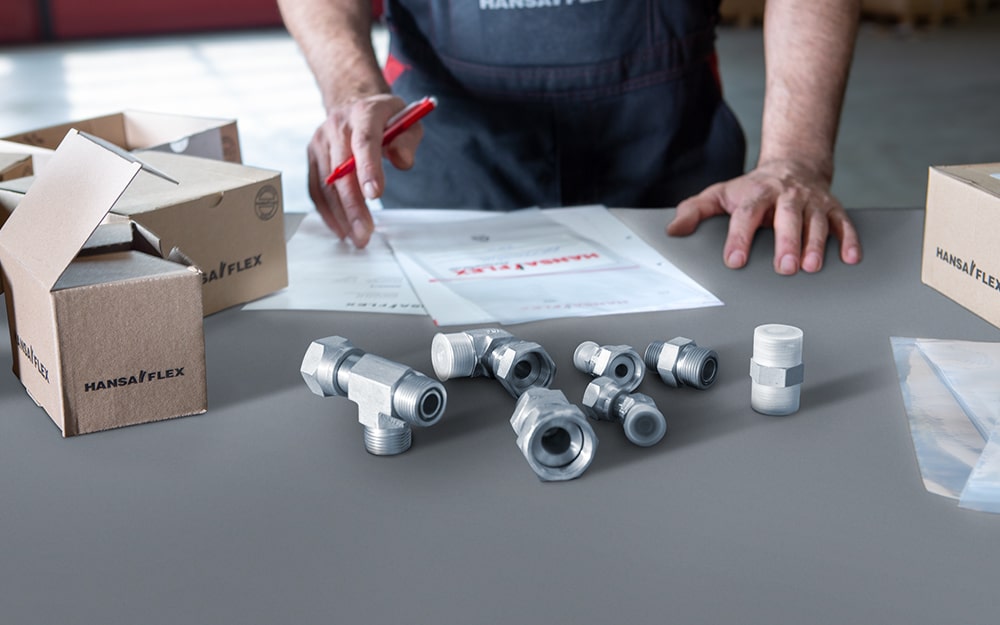

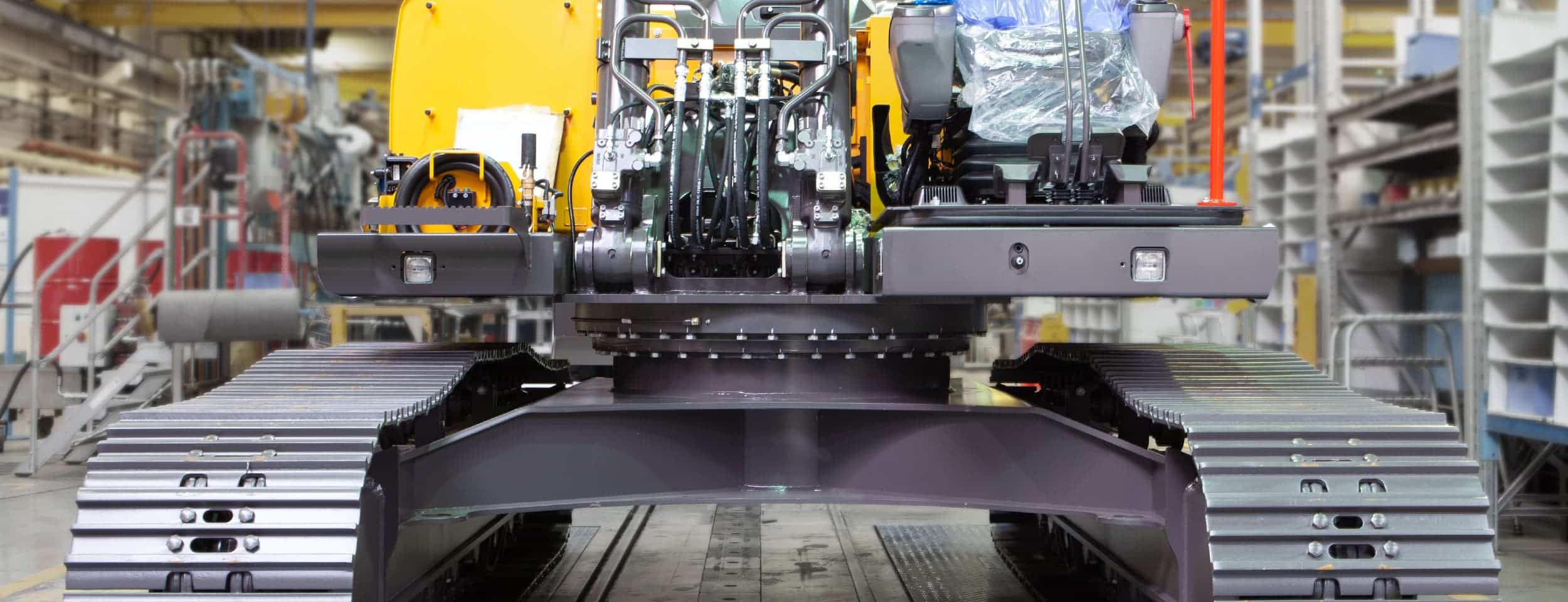

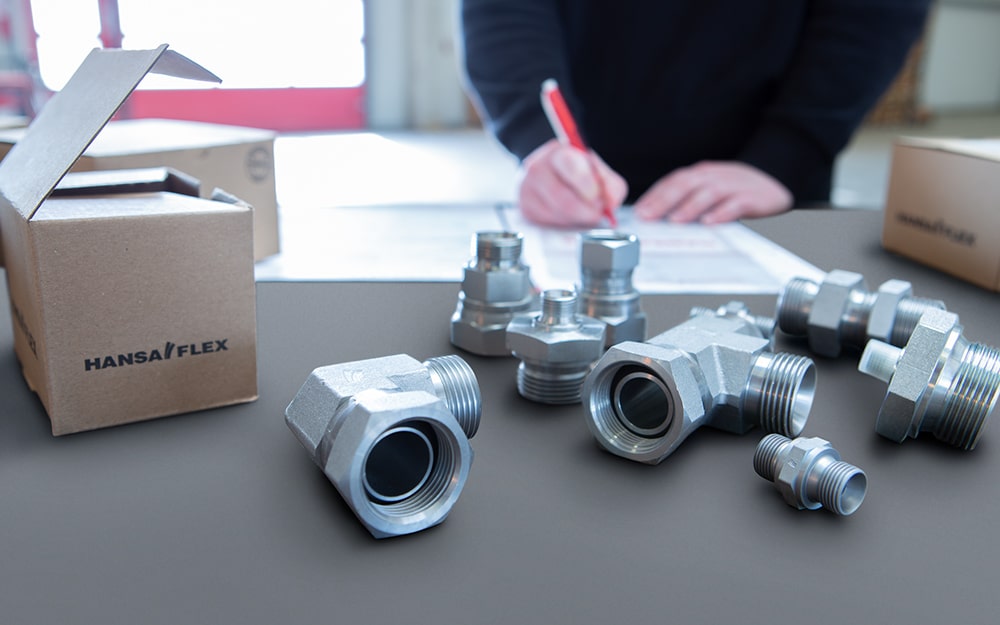

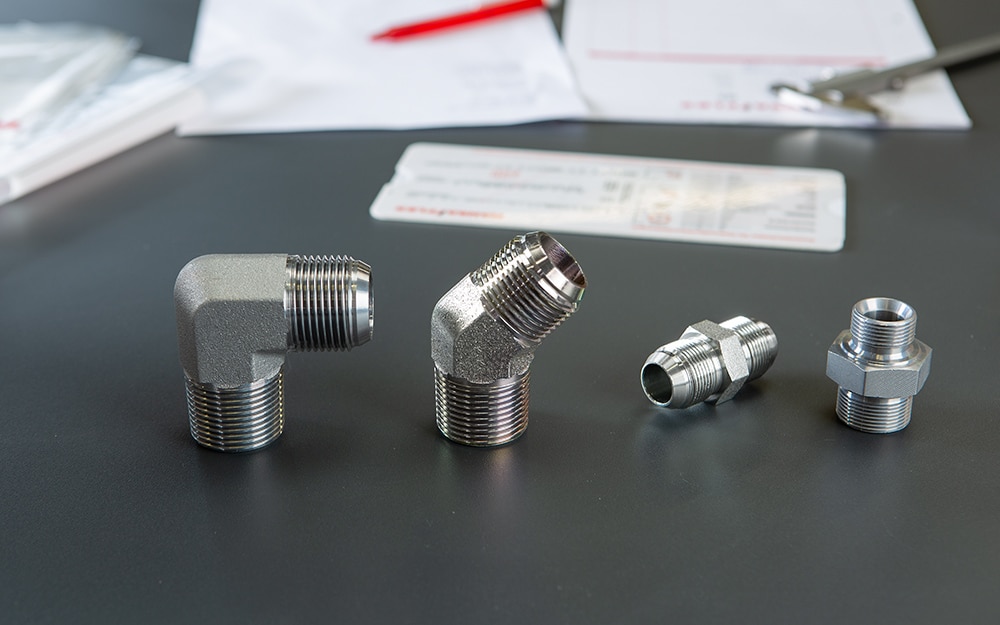

Hydraulikadapter sind gefragt, wenn hydraulische Komponenten mit verschiedenen Anschlüssen in der Mobil- oder Industriehydraulik sicher verbunden werden sollen. Sie stellen einen dichten Übergang zwischen verschiedenen Anschlusstypen sicher und ermöglichen die kostengünstige Adaptierung von Hydraulikkomponenten unterschiedlicher Ausführung oder Hersteller. HANSA‑FLEX bietet ein breites Sortiment an, diese erlauben die Adaptierung zwischen allen gängigen Anschlüssen wie zölligen und metrischen Gewindearten. Neben Anschlussformen wie JIC (37° ISO 8434-2), ORFS (flachdichtend ISO 8434-3), BSP (60° ISO 8434-6/BS 5200) und NPT/F (SAE J514) sind auch Sonderformen wie 45° SAE Anschlüsse erhältlich.

Hydraulikverbindungen sind anspruchsvollen Anwendungen und hohen Belastungen wie beispielsweise Schwingungen und Vibrationen ausgesetzt. Alle HANSA‑FLEX Hydraulikadapter werden daher nach höchsten Qualitätsmaßstäben hergestellt. Im Rahmen der Qualitätssicherung führen wir umfangreiche Tests durch und stellen sicher, dass diese zuverlässig ihren Dienst erfüllen. Standardmäßig sind die Hydraulikadapter aus Stahl mit einer Oberflächenbeschichtung aus Zink-Nickel versehen. Damit wird eine hohe Korrosionsbeständigkeit gegen Rotrost von bis zu 1.500 Stunden sichergestellt. Wahlweise stellen wir diese auch in weiterer Materialien wie Edelstahl für eine maximale Langzeitleistung und auch unter härtesten Bedingungen bereit.

HANSA‑FLEX bietet Ihnen nicht nur ein breites Sortiment an hochwertigen Hydraulikadaptern, sondern auch eine umfassende technische Beratung rund um die Adaptierung Ihres Hydrauliksystems. Wir sorgen dafür, dass die Hydraulikadapter nicht nur mechanisch passen, sondern auch die gewünschte Funktion zuverlässig erfüllen. Dafür prüfen erfahrene Fluidtechnikexperten Ihre technischen Zeichnungen und finden genau die technische Lösung, die Ihre Anforderungen optimal abdeckt. Dabei ist uns keine technische Herausforderung zu groß, egal ob Sie eine Verbindung zwischen europäischen und asiatischen Systemen, die Kombination verschiedener Adapter oder die Entwicklung einer Sonderlösung benötigen.

Die Abdichtung mit dem im US-amerikanischen Markt geläufigen NPT-Gewinde erfolgt über die äußeren Gewindeflanken, welche vor der Montage für maximale Dichtigkeit mit einem Teflon-Band umwickelt werden. Die NPT/F-Adapter weisen einen Flankenwinkel von 60° auf.

Die SAE-Adapter haben zylindrische Konusanschlüsse mit 45° Dichtfläche und O-Ring am Dichtbund. Die mit Einschraubgewinde hingegen sind metallisch dichtend.

Die aus dem asiatischen Raum stammenden JIS-Gewinde sind mit ihrer 30° Dichtschräge (60° beidseitig) ähnlich wie die 37° JIC-Anschlüsse (UNF-Gewinde) aufgebaut.
