Schlaucharmaturen für die hydraulik
Die von HANSA‑FLEX entwickelten und gefertigten Armaturen sind perfekt auf die jeweiligen Schlauchtypen abgestimmt. Sie garantieren eine sichere und leckagefreie Verbindung. Das Sortiment umfasst alle gängigen Nennweiten sowie Anschlussformen und entspricht den internationalen Standards (BS, SAE, DIN, NF). Die Armaturen erfüllen mit ihrer Zink-Nickel-Oberflächenbeschichtung höchste Ansprüche hinsichtlich Langlebigkeit und Korrosionsbeständigkeit.
Pressarmaturen von HANSA-FLEX
Festverpresste Systeme und Lösungen zur Selbstmontage

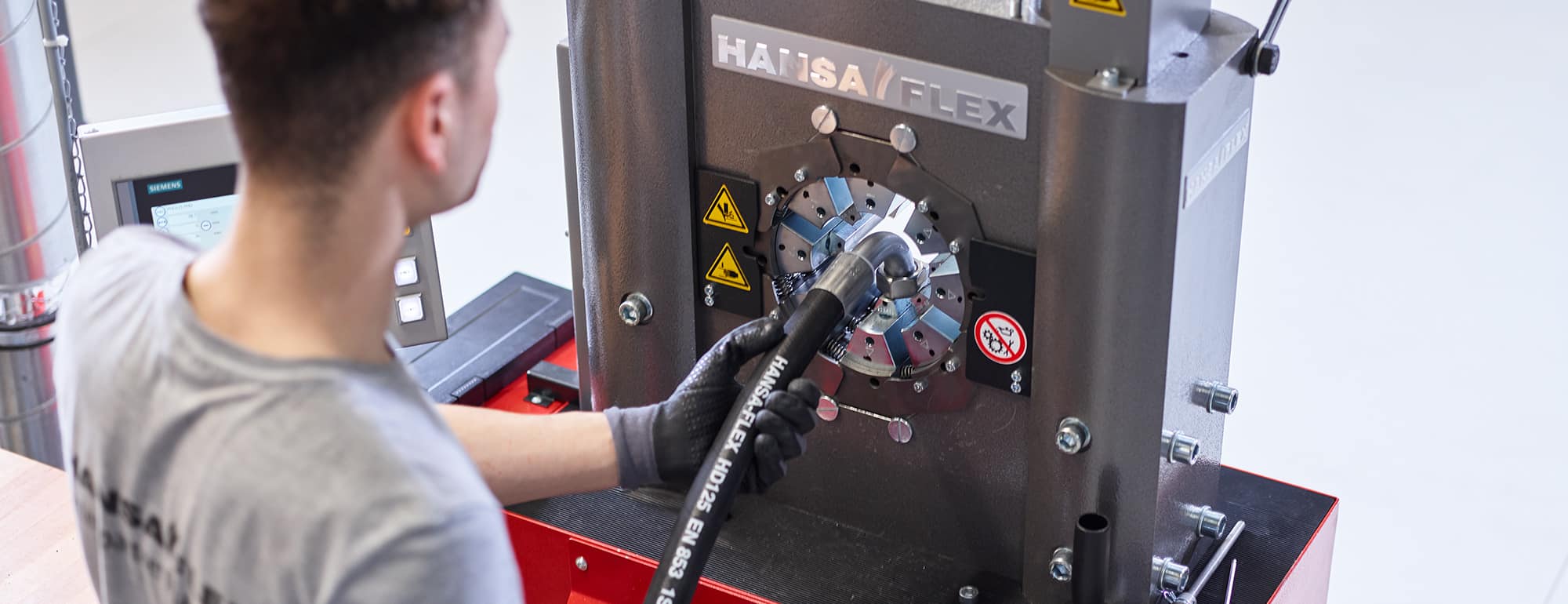

Pressarmaturen für Mittel- und Hochdruckanwendungen
Für Standardanwendungen im Mittel- und Hochdruckbereich bieten wir Ihnen ein umfangreiches Sortiment an Pressfassungen und Schlauchnippeln mit metrischem, UNF, NPT und Zoll-Anschlussgewinde, SAE-Flanschbund sowie weiteren Flanschsystemen. Neben Nichtschäl-Pressfassungen (No-Skive), bei denen die Hülse über den ungeschälten Schlauch geschoben und verpresst wird, was eine schnellere Konfektionierung ermöglicht, finden Sie im HANSA‑FLEX Online-Shop auch Schlaucharmaturen für Geflechtschläuche mit Schäl-Pressfassungen (Skive) bis Nenngröße DN 76.
Interlock-Schlaucharmaturen mit Ausreißsicherung
Um auch bei extremen Belastungen und hohen Drücken bis zu 500 bar eine sichere Verbindung zwischen Schlauch und Armatur sicherzustellen, bietet HANSA‑FLEX ein breites Spektrum von Interlock-Armaturen als Systemlösung mit Ausreißsicherung bis Nenngröße 50 an. Durch das Schälen der Innen- sowie Außenschicht des Schlauchs (Double-Skive) bildet der Pressnippel mit dem Schlauch und der Fassung einen maximalen Formschluss. Gleichzeitig wird die Belastung der Elastomere im Bereich der Verpressung optimiert, wodurch sich die Lebensdauer der Schlauchleitung erhöht.

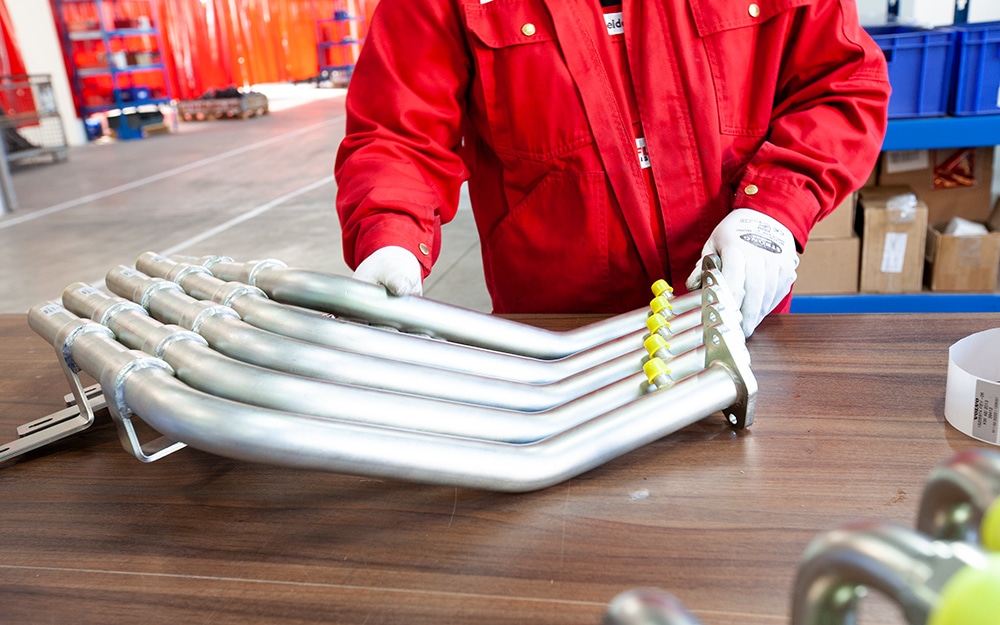

Sonderarmaturen gefertigt nach Maß
Neben Standard-Pressarmaturen entwickeln und fertigen wir auch Sonderarmaturen für spezielle Einsatzbedingungen in allen Nenngrößen bis zur Großserie nach individuellen Spezifikationen. Unsere Experten beraten Sie umfassend unter Betrachtung des gesamten Systems, um die optimale Lösung zu finden. Anschließend werden die Armaturen im Fertigungszentrum Dresden-Weixdorf mit höchster Präzision produziert.
Schlaucharmaturen vom systemanbieter HANSA-FLEX
HANSA‑FLEX legt größten Wert auf die Produktqualität, weil die Ausführung der Armatur von entscheidender Bedeutung für die Leistungsfähigkeit einer Schlauchleitung ist.
Maximale Leistung
Jede Armatur ist auf den Schlauch abgestimmt und bietet so höchste Leckagesicherheit.
Umfassender Service
Alle Armaturen bieten wir einzeln an, gerne konfektionieren wir auch Schlauchleitungen.

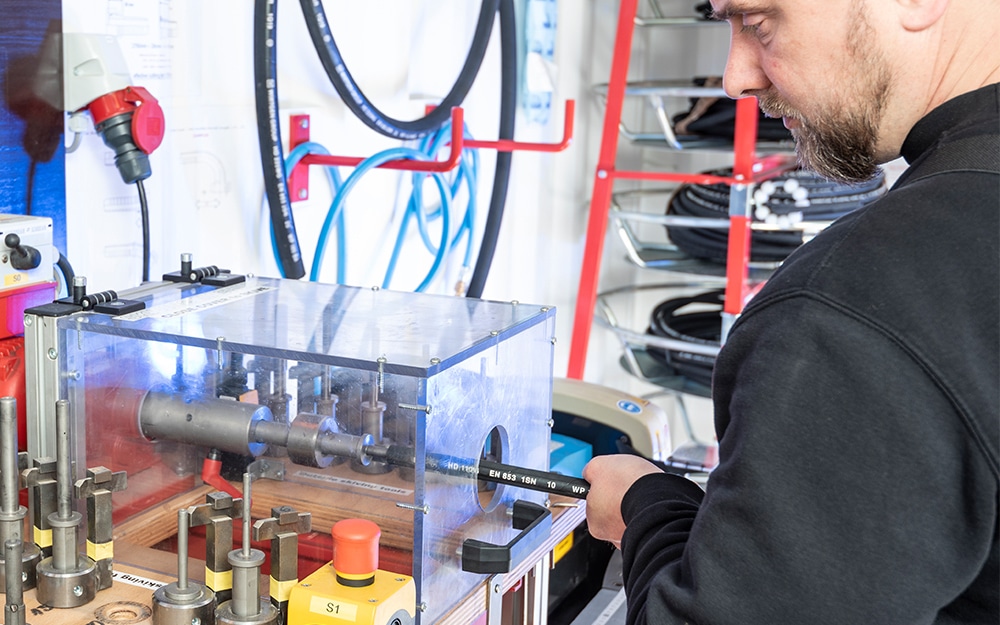

Maximale Sicherheit
Umfassende Prüfungen stellen die Funktionsfähigkeit der Armaturen bis 500 bar sicher.
Bester Korrosionsschutz
Dank Zink-Nickel-Beschichtung sind die Pressfassungen 1.200 h beständig gegenüber Rotrost.
Sicher, leckagefrei und zuverlässig
- Erfüllung aller Normen und internationalen Standards
- Vielseitigkeit durch variantenreiche Produktlösungen
- Hohe Kompatibilität mit anderen Komponenten
- Hohe Verfügbarkeit durch Eigenfertigung und Händler-Netzwerk
- Ausgelegt für hohe Drücke, Temperaturen und Belastungen
- Bis zu 1.500 h Korrosionsbeständigkeit nicht-verformter Artikel
Schlaucharmaturen für alle anwendungen

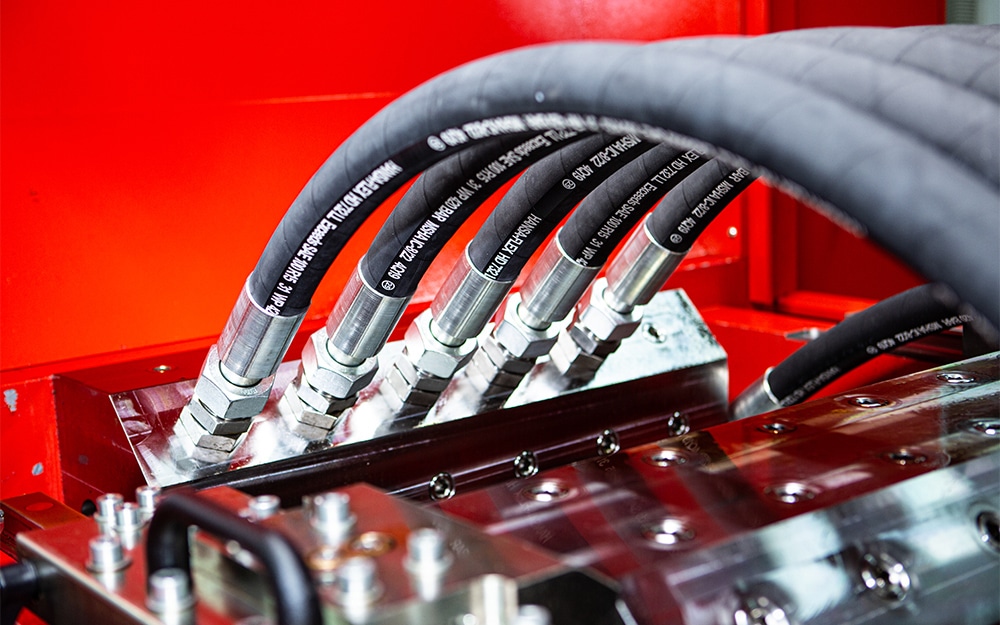

Armaturen für extreme Einsatzbedingungen
Extreme Anwendungen und höchste Drücke erfordern spezielle Lösungen. HANSA‑FLEX deckt mit den Pressarmaturen für Elastomerschläuche und Thermoplastschläuche den Höchstdruckbereich ab und bietet eine zuverlässige und sichere Lösung für Anwendungen mit hohen Drücken in der Industrie- und Mobilhydraulik wie Hubarbeitsbühnen sowie Land- und Baumaschinen.
- Pressarmaturen für dynamische Belastungen und hohe Drücke
- Geeignet für Elastomerschläuche und Thermoplastschläuche
- Sicherheit und Langlebigkeit durch perfekt abgestimmtes System

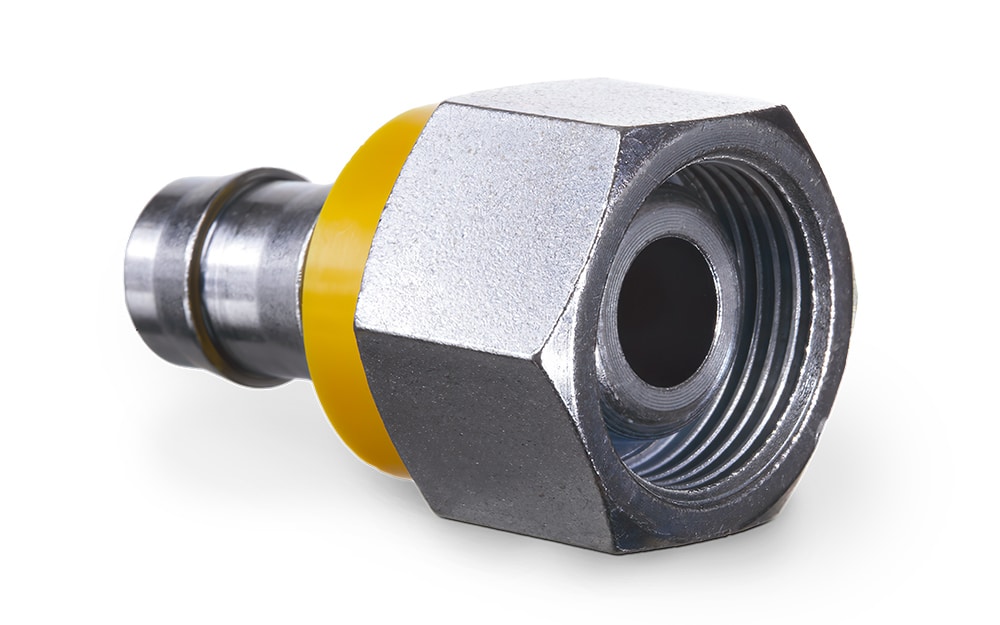

Armaturen für Niederdruck-Steckschläuche
Bei Steckarmaturen wird der Steckschlauch einfach auf den Stecknippel aufgesteckt, wodurch er sicher fixiert wird. Die zeitaufwendige Vorbereitung der Schlauchware entfällt, da diese anders als Hochdruckschläuche mit einfachen Schneidwerkzeugen ohne den Einsatz einer Schneidemaschine abgelängt werden kann.
- Steckarmaturen aus Messing
- Einfache Montage ohne spezielles Werkzeug
- Ideal für Niederdruck-Anwendungen

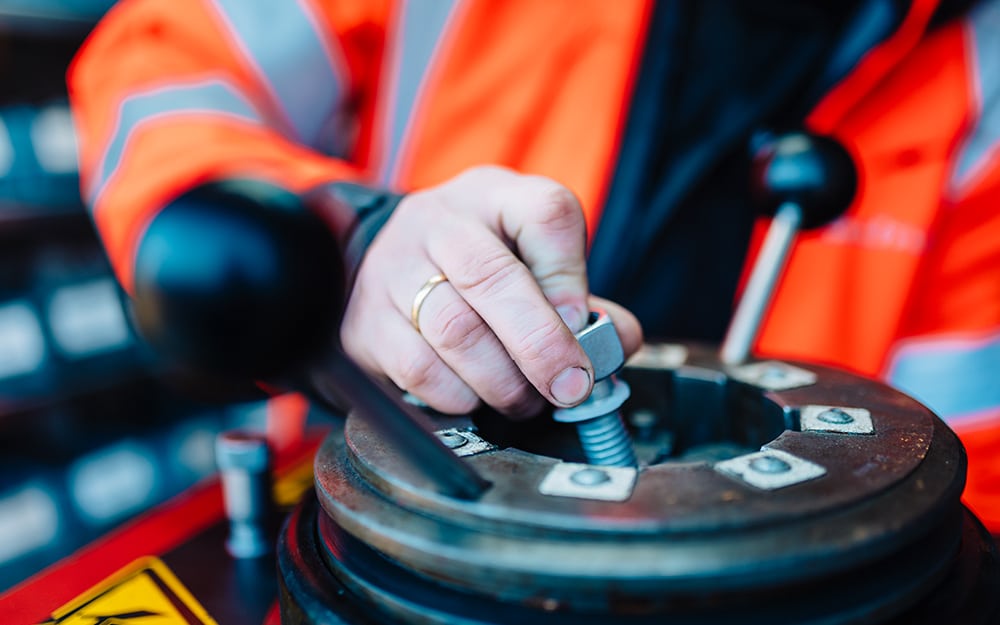

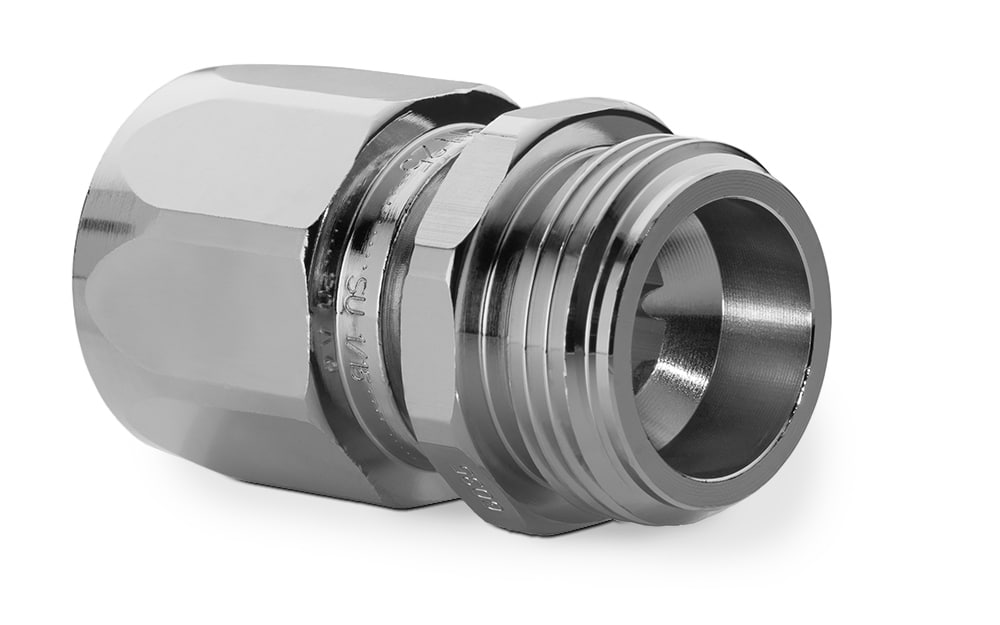

Einfach zu montierende Schraubarmaturen
Schraubarmaturen punkten mit einer einfachen Montage. Die Fassung wird auf den Schlauch gedreht und anschließend der Nippel mit dem Anschlussstück eingeschraubt. So wird die erforderliche Verbindung hergestellt. Die Schraubarmaturen sind in der Regel ohne Sonderwerkzeug montierbar und wiederverwendbar.
- Einfache Fertigung von Schlauchleitungen
- Ohne Verwendung von Werkzeugen wie Schlauchpressen
- Wiederholmontagen der Armatur möglich
Das breite HANSA-FLEX armaturen-spektrum
Als One-Stop-Partner bieten wir ein vielseitiges Spektrum an Press- und Schraubarmaturen aus Stahl mit Zink-Nickel-Beschichtung sowie Edelstahl-Armaturen und Steckarmaturen aus Messing.
- Gerade Schlaucharmaturen
- Bogenarmaturen mit Winkelstücken (45°, 90° und 180°)
- Alle gängigen Nennweiten sowie individuell gefertigte Lösungen
- Vielfältige Anschlüsse (metrisch, zöllig, BSP, UNF, NPT, JIS, SAE)
- Hochfeste Armaturen bis 500 bar mit 2.000.000 Impulsen getestet
FAQs
Schlaucharmaturen sind Verbindungselemente, die Schläuche mit anderen Komponenten wie Rohren, Ventilen oder Maschinen verbinden. Sie sind entscheidend, um sichere und dichte Verbindungen in hydraulischen und pneumatischen Systemen zu gewährleisten.
Es gibt verschiedene Arten von Schlaucharmaturen, darunter:
- Pressarmaturen: Werden durch Verpressen fest mit dem Schlauch verbunden.
- Schraubarmaturen: Schrauben sich in den Schlauch ein und bieten eine schnelle Verbindungslösung.
- Steckarmaturen: Bieten eine einfache und werkzeuglose Verbindung durch Stecken und Verriegeln.
Die Auswahl der richtigen Schlaucharmatur hängt ab von:
- Schlauchtyp: Die Armatur muss kompatibel mit dem verwendeten Schlauchmaterial sein.
- Betriebsbedingungen: Druck, Temperatur und Medium müssen berücksichtigt werden.
- Verbindungsart: Je nach Anwendung kann eine Press-, Schraub- oder Steckverbindung geeigneter sein.
Häufige Probleme sind:
- Leckagen: Durch unsachgemäße Montage oder Materialermüdung.
- Korrosion: Durch ungeeignete Materialien für das transportierte Medium.
- Verschleiß: Durch mechanische Belastungen oder aggressive Medien.
Für die korrekte Installation sollten folgende Schritte beachtet werden:
- Schlauch vorbereiten: Das Schlauchende muss sauber und glatt geschnitten sein.
- Armatur montieren: Die Armatur muss gemäß den Anweisungen des Herstellers montiert werden.
- Dichtheit prüfen: Nach der Montage sollte das System auf Dichtheit geprüft werden.
Schlaucharmaturen unterliegen oft Normen wie:
- DIN EN 14420: Norm für Schlaucharmaturen in der Industrie.
- ISO-Normen: Internationale Standards für Abmessungen und Sicherheitsanforderungen.
- SAE J516: Standards für Hydraulikarmaturen in der Automobilindustrie.
Die Lebensdauer kann verlängert werden durch:
- Regelmäßige Inspektion: Periodische Überprüfung auf Abnutzung und Beschädigungen.
- Verwendung geeigneter Materialien: Materialien sollten auf das Medium und die Umweltbedingungen abgestimmt sein.
- Korrekter Einbau: Sorgfältige Installation nach den Herstellerangaben.
Diese themen könnten sie auch interessieren

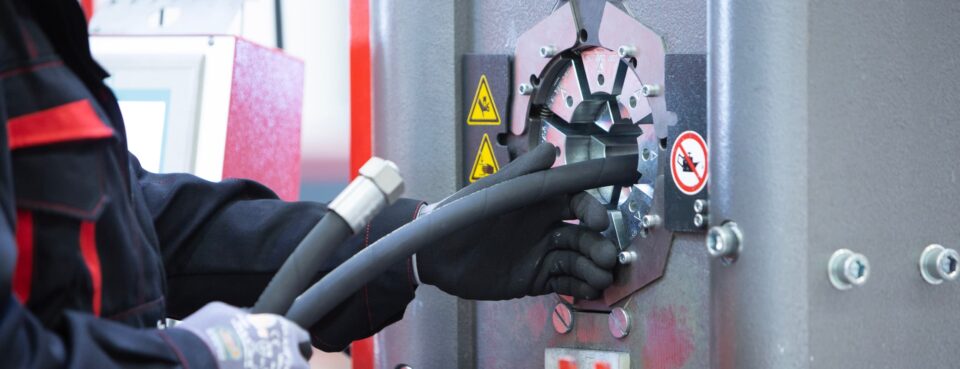

Konfektionierung
