Sichere anlagen
Kompensatoren gleichen Längen- und Winkeländerungen, hervorgerufen durch Temperaturunterschiede, Fundamentabsenkungen oder Ungenauigkeiten bei der Montage, zuverlässig aus. Sie schützen damit Rohrleitungen, Maschinen und Apparate vor Beschädigungen. Auch bei der Dämpfung von Schwingungen in Motoren und Turbinen spielen sie eine zentrale Rolle, indem sie deren Übertragung auf die Auspuff- oder Druckluftleitungen verhindern.
Kompensatoren von HANSA-FLEX für alle Anwendungen
Großes Angebot an Bauformen und Werkstoffen
HANSA‑FLEX liefert Rund-, Rechteck- und Sonderkompensatoren in allen Bauformen für die Schellenbefestigung, mit Hinterlegflanschen oder als Faltenbalg. Durch die große Palette an Werkstoffen können auch viele Spezialanwendungen realisiert werden.
- Zahlreiche Werkstoffe wie Silikon, PTFE, NBR oder Edelstahl
- Großer Temperaturbereich von - 196 °C bis + 800 °C
- Für axiale, laterale und angulare Dehnungsaufnahme
Individuell gefertigte Lösungen für Ihre Anwendung
Standardkompensatoren sind die Ausnahme, lediglich für Elastomerkompensatoren existieren vorgeschriebene Standards. In der Regel sind diese jedoch speziell für eine Anwendung konstruiert. Unsere Spezialisten berechnen anhand der zu erwartenden Bewegung die Eigenschaften und legen diesen passend aus.
- Nennweiten von DN 10 mm bis DN 5000 mm
- Drücke bis 25 bar umsetzbar
- Breites Spektrum an verschiedenen Anschlüssen
Spezielle Anwendungen und zahlreiche Zulassungen
In erster Linie werden sie in Rohrleitungen für Kalt- und Heißwasser, Dampf, Benzin, Öl, Gase und chemische Produkte eingesetzt. Doch auch bei speziellen Anwendungen wie beispielsweise im chemischen Apparatebau oder zur Rauchgasabsaugung bringt HANSA‑FLEX seine ganze Erfahrung und Kompetenz ein. Dies belegen auch die zahlreichen Zulassungen.
- Zulassungen für DVGW, DGRL, Material-/Röntgenprüfungen, DNV
- Umsetzung von Sonderbauformen wie Winkel oder Trichter
- Beratung durch kompetente Mitarbeiter direkt beim Kunden vor Ort
Funktionsweisen verschiedener kompensatorentypen
The HANSA‑FLEX Mission Statement group
The HANSA‑FLEX Mission Statement group
The HANSA‑FLEX Mission Statement group
The HANSA‑FLEX Mission Statement group
FAQs Kompensatoren
Es sind flexible Elemente in Rohrleitungen, die Bewegungen, Vibrationen und thermische Ausdehnungen aufnehmen. Sie schützen die Rohrleitungen und verbundenen Komponenten vor Belastungen, die durch Druck, Temperaturänderungen oder mechanische Kräfte entstehen.
Die Haupttypen sind:
- Gummikompensatoren: Flexibel und korrosionsbeständig, ideal für Systeme mit Bewegungen und Vibrationen.
- Stahlkompensatoren: Robuste Lösung für hohe Temperaturen und Drücke.
- PTFE-Kompensatoren: Beständig gegen chemische Angriffe und hohe Temperaturen, gut geeignet für aggressive Medien
Diese werden eingesetzt, um:
- Wärmeausdehnung: Aufnahme von Ausdehnungen bei Temperaturänderungen in Rohrleitungen.
- Vibrationen: Dämpfung von Schwingungen, die von Pumpen oder Maschinen ausgehen.
- Bewegungsausgleich: Kompensation von Bewegungen oder Setzungen in Bauwerken und Anlagen
Bei der Auswahl sollten folgende Faktoren berücksichtigt werden:
- Betriebsbedingungen: Druck, Temperatur und Medium.
- Art der Bewegung: Axial, lateral oder angular.
- Materialanforderungen: Beständigkeit gegenüber dem Medium und den Umgebungsbedingungen.
- Einbausituation: Platz, Anschlussart und Bewegungsaufnahme
Für die korrekte Installation:
- Vorbereitung: Überprüfen Sie die Leitungen auf Schmutz und Fremdkörper.
- Einbau: Montieren Sie den Kompensator spannungsfrei und achten Sie auf die richtige Ausrichtung.
- Befestigung: Stellen Sie sicher, dass keine zusätzlichen Kräfte durch unsachgemäße Befestigungen wirken.
- Kontrolle: Überprüfen Sie nach der Installation die Dichtheit und Bewegungsfreiheit
Regelmäßige Wartung umfasst:
- Visuelle Inspektion: Überprüfen auf Risse, Verschleiß oder Deformationen.
- Funktionsprüfung: Sicherstellen, dass der Kompensator Bewegungen korrekt aufnimmt.
- Austausch: Gegebenenfalls rechtzeitiger Austausch bei Anzeichen von Ermüdung oder Beschädigung
Diese themen könnten sie auch interessieren
Rohrleitungen
Das HANSA‑FLEX Rohrleitungsportfolio umfasst Kompensatoren, Rohrbögen und Sonderarmaturen für Fluid-, Gas- und Kühlwasser. HANSA‑FLEX kann dank modernster Fertigungstechnologien absolute Präzision,…
Mehr erfahren
Rohrbögen
Gebogene Rohre kommen sowohl in beengten Einbausituationen als auch bei komplexen Leitungssystemen zum Einsatz. HANSA‑FLEX hat deshalb ein Rohrbiegezentrum aufgebaut,…
Mehr erfahren

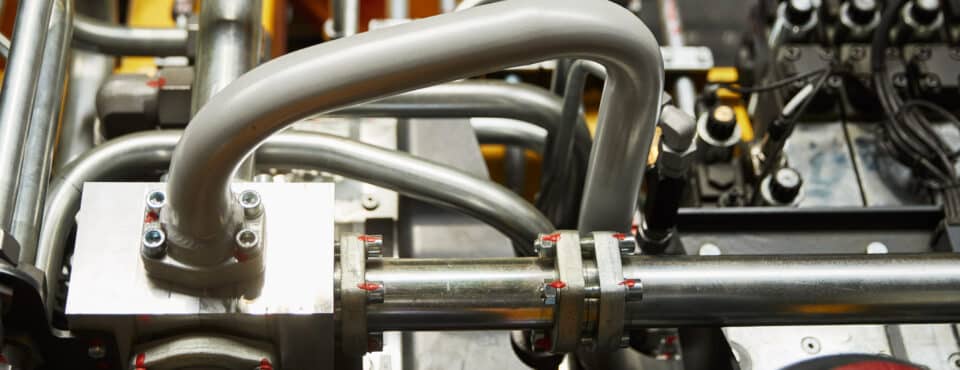

Rohrleitungseinbauventile
